چیلر لیزر هانلی
چیلر Hanli (هانلی) برای دستگاه جوش و برش لیزر فایبر، از توان 1000 تا 20000 وات تولید شده است.
این چیلر راندمان و عملکرد فوق‌العاده‌ای دارد و در هنگام جریان و دمای بیش از حد، به کاربر هشدار می‌دهد.
از این رو با انتخاب چیلر لیزر Hanli، هم دستگاه‌های لیزری به‌صورت خودکار خنک می‌شوند و هم کاربر از ایجاد گرمای بیش از حد در دستگاه لیزری باخبر خواهد شد.
حال با توجه به اینکه انواع دستگاه‌های خنک کننده از برندهای متنوعی چون تانگفی و S&A نیز در بازار و شرکت فایبرتک موجود است، برای اینکه در انتخاب خود مصمم شوید در ادامه به بررسی ویژگی‌های چیلر لیزر هانلی پرداخته‌ایم.
در این بین اگر می‌خواهید چیلرهای مختلف از برندهای متفاوت را بررسی کنید، کافی است به صفحه‌ی چیلر دستگاه لیزر مراجعه نمایید.
چیلر Hanli (هانلی)
چیلر Hanli (هانلی) از کمپرسور، کندانسور، دستگاه فشرده‌ساز، اواپراتور، مخزن و پمپ آب تشکیل شده است.
عملکرد کلی چیلر لیزر Hanli به‌صورت زیر است:
1. ابتدا کمپرسور، گاز بسیار گرم مکیده شده از اواپراتور را به گاز با دما و فشار زیاد فشرده می‌کند.
2. سپس، آن را به سمت کندانسور تخلیه می‌نماید تا به یک مایع با دما و فشار کم تبدیل شود.
3. در این مرحله، مایع سرد شده با دما و فشار کم به‌وسیله‌ی اواپراتور تبخیر می‌شود. چرا؟ به این دلیل که گرما را با گاز بسیار گرم جذب کند و به سمت کمپرسور بازگرداند تا وارد چرخه‌ی بعدی، یعنی عملکرد تبرید نماید.
4. گرمای جذب شده توسط تبخیر اواپراتور از محیط خنک کننده می‌آید و درنتیجه دمای محیط خنک کننده کاهش می‌یابد.
5. مایع خنک کننده با دمای کم، به‌وسیله‌ی پمپ آب به دو قسمت تقسیم و به بیرون فشرده می‌شود. (یک مایع خنک کننده با دمای کم برای خنک کردن سورس لیزر استفاده می‌شود و دیگری برای خنک کردن هد برش.)
حال که با عملکرد چیلر لیزر هانلی آشنا شدید، شما را در قسمت زیر با امکانات این دستگاه آشنا خواهیم کرد:
- راندمان عالی
- حفاظت از نشت
- دوستدار محیط‌زیست
- حفاظت حرارتی کمپرسور
- آلارم جریان و دمای بیش از حد
- برخوردار از دو درجه حرارت و کنترل دوگانه
در این بخش با عملکرد و امکانات چیلر لیزر فایبر 1000 تا 20000 وات Hanli HL آشنا شدید.
گفتنی است اگر قصد دارید به‌صورت خاص به مقایسه‌ی چیلرهای S&A و هانلی بپردازید، پیشنهاد می‌کنیم به صفحه‌ی چیلر لیزر S&A مراجعه نمایید.
در ادامه شما را با پنل کنترل این دستگاه و نحوه‌ی کار با آن آشنا خواهیم کرد، پس در ادامه همراه ما باشید.
معرفی پنل کنترل چیلر لیزر Hanli
چیلر جوش و چیلر دستگاه برش لیزر Hanli، از پنل کنترلی بهره می‌برند که کار را برای کاربران دستگاه بسیار آسان کرده است.
از همین رو در این بخش قرار است شما را با کلیدها و امکانات پنل کنترل چیلر Hanli (هانلی) آشنا کنیم.

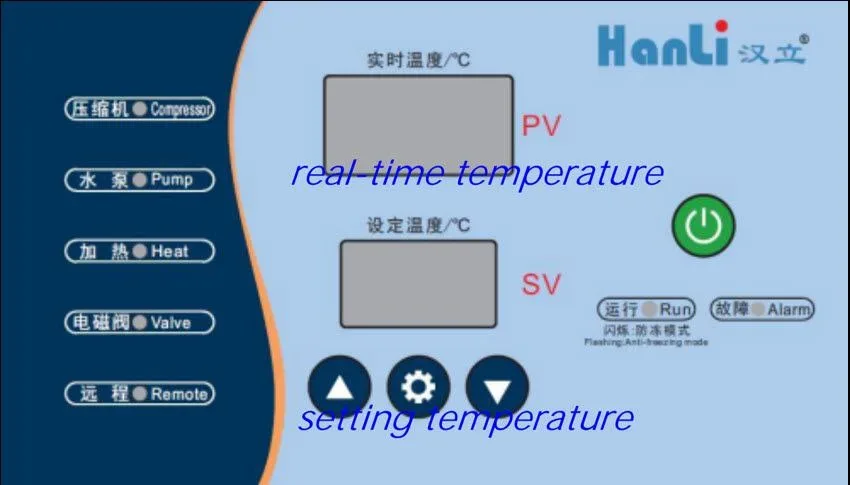

به همین خاطر ابتدا به تصویر کلی پنل کنترل دقت نمایید تا در ادامه، درباره‌ی هر یک از کلیدهای این پنل بیشتر صحبت کنیم:
کلیدهای پنل کنترل چیلر لیزر Hanli
هر یک از چراغ‌ها و کلیدهای موجود روی پنل کنترل چیلر هانلی، بیانگر شرایط و عملکردی خاص هستند.
به همین دلیل در ادامه هرکدام از بخش‌های مختلف پنل کنترل را به شما معرفی خواهیم کرد:
SV یا دمای تنظیم شده
PV یا دمای واقعی آب
Compressor یا کمپرسور: نشانگر روشن (وجود خنک‌سازی) یا خاموش بودن (نبود خنک‌سازی) کمپرسور است. (اگر چراغ کمپرسور روشن باشد، چراغ به‌صورت چشمک‌زن و در حالت خاموشی نیز چراغ خاموش است.)
Pump یا پمپ: چراغ روشن، به معنی روشنی پمپ و چراغ خاموش به معنی خاموشی پمپ است.
Heat یا گرمایش: چراغ روشن حاکی از روشنی گرمایش و چراغ خاموش به معنی خاموشی گرمایش است. (برای نشان دادن گرمایش آب با دمای کم، به قسمت آب با دمای کم بروید و برای نشان دادن گرمایش آب با دمای معمولی به قسمت آب با دمای معمولی بروید.)
Valve یا بدون تأثیر
Remote یا کنترل از راه دور
Run سه حالت دارد:
1. چراغ روشن به‌صورت دائم: دستگاه در حال کار است.
2. چراغ چشمک‌زن (Flashing): دستگاه در حالت ضد یخ (Antifreeze Mode) قرار دارد.
3. چراغ خاموش (Off): دستگاه خاموش است.
Alarm یا هشدار: روشن بودن چراغ، نشانگر بروز مشکل است.
On/Off یا خاموش و روشن: با نگه داشتن این کلید به مدت 3 ثانیه، اگر چیلر روشن باشد خاموش می‌شود و بالعکس.
Set یا کلید تنظیم: با فشار دادن این کلید (در صورت نبود خطا)، دستگاه از دمای تنظیم خارج و یا به آن وارد می‌شود.
Up/Down یا کلید تغییر مقدار پارامتر: با کمک این کلیدها، این امکان برای شما فراهم است تا در طول فرآیند به تنظیم پارامتر دستگاه بپردازید.
حال که با هریک از کلیدها و بخش‌های مختلف پنل کنترل آشنا شدید، در ادامه به بررسی عملکرد پنل در حین کارکرد دستگاه می‌پردازیم.
عملکرد پنل کنترل چیلر Hanli (هانلی)
پس از اینکه کنترلر دستگاه روشن می‌شود، نواحی PV و SV اطلاعات نسخه نرم‌افزار (Fxx/v100/A00) را نمایش می‌دهند و بعد از گذشت تقریباً 7 ثانیه، به حالت نمایش دما وارد می‌شوند.
در زمانی که دما نمایش داده می‌شود، کلید را فشار دهید تا نمایشگر به سوئیچ حالت‌های (H.xx.x)، (S.xx.x) و (D.xx.x) بپردازد.
اگر 30 ثانیه عملیات فعال‌سازی سوئیچینگ به تعویق بیفتد، دما به طور خودکار به حالت دمای کمِ آب برمی‌گردد.
حروف زیر، بیانگر دمای آب در حالت‌های مختلف هستند:
- L: اندازه‌گیری دمای آب با دمای کم
- H: دمای آب اندازه‌گیری شده با دمای معمولی اتاق
- S: دمای آب تنظیم شده با دمای کم
- D: اختلاف دمای تنظیم آب با دمای اتاق
حروف L، H، S و D بیانگر کد دما و XX.X نشانگر مقدار دما هستند.
حال که با کارکرد پنل کنترل آشنا شدید، در بخش بعدی به بحث مهم تعمیرونگهداری چیلرهای هانلی می‌پردازیم.
تعمیر و نگهداری چیلر لیزر هانلی
اولین نکته‌ای که حتماً باید در هنگام تعمیرونگهداری دستگاه انجام دهید، خاموش کردن تجهیزات است.
برای این کار نیز باید منبع تغذیه را قطع کنید و پس از گذشت مدت‌زمان 3 دقیقه، اقدامات لازم را انجام دهید.
اگر مواردی که در بالا گفته شد را انجام ندهید، خطر برق‌گرفتگی وجود دارد.
همچنین این نکته را فراموش نکنید که اگر دستگاه برای مدتی طولانی خاموش است، حتماً باید آب داخلی آن را تخلیه کنید.
در ادامه به بررسی شرایط مختلف در رابطه با تعمیر و نگهداری چیلر لیزر هانلی خواهیم پرداخت.
نگهداری در تابستان

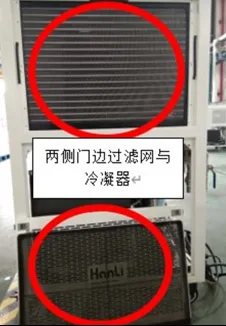

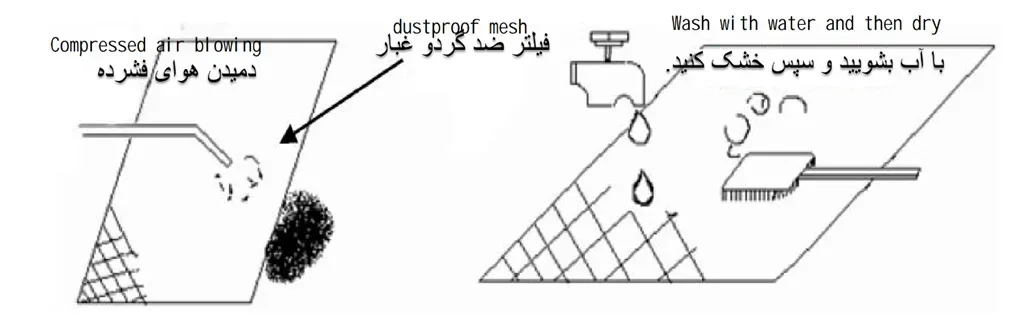

به شکل زیر دقت کنید:
مطابق با شکل بالا، کندانسور و فیلتر گردوغبار تجهیزات را در فصل تابستان و در دوره‌های زمانی 15 روزه تمیز کنید.
توجه کنید که حتماً فیلتر و کندانسور در دو طرف دستگاه به‌خوبی تمیز شوند.
نگهداری در زمستان
زمانی که تجهیزات در حال حمل‌ونقل هستند و یا اینکه برای مدتی طولانی قرار نیست استفاده شوند، آب مخزن را باید تخلیه کنید.
به چه صورت؟ در قسمت زیر به معرفی مراحل این کار پرداخته‌ایم:
- آب مخزن را با باز کردن شیر تخلیه در انتهای پایین بدنه، تخلیه نمایید.
- هر 4 لوله‌ی آب را از اتصالات چیلر جدا کنید و با استفاده از تفنگ هوا، به هریک از درزها هوا بدمید تا آب باقی‌مانده تبخیر شود.
- پیچ تخلیه در انتهای پایین پمپ آب را بردارید و آب داخل پمپ را نیز تخلیه کنید.
- محفظه (فنجان) فیلتر را باز و در آخر آب را از فنجان دیونیزاسیون نیز خارج نمایید.
روش ضد یخ‌زدگی
همان‌طور که می‌دانید، مایعات از نقطه‌ی انجمادی مشخص بهره‌مند هستند.
هنگامی‌که دمای مایع کمتر از دمای نقطه انجماد باشد، مایع به حالت جامد تبدیل و حجم آب مقطر در طول فرآیند انجماد، بیشتر می‌شود.
این امر منجر به شکستن لوله آب چیلر می‌شود و اتصالات مهروموم‌شده، آسیب می‌بینند.
در قسمت زیر 3 راه‌حل را شرح داده‌ایم که از آسیب ناشی از انجماد مایع خنک کننده به لوله‌های چیلر، خروجی هد و سایر تجهیزات جلوگیری می‌کنند:
- در صورتی که برق کارخانه قطع نمی‌شود، چیلر را در طول شب نیز روشن نگه دارید. به این ترتیب خیالتان از چرخش آب درون چیلر راحت است و آب موجود در لوله‌های چیلر یخ نمی‌زند.
- محیط کارگاه را با استفاده از تجهیزات گرمایشی در شب گرم کنید. دمای محل را به‌اندازه‌ای گرم کنید که از یخ نزدن لوله‌ها مطمئن باشید. (توجه کنید که در این حالت، چیلر خاموش است.)
- اگر امکان انجام هیچ‌کدام از موارد قبل را ندارید، از ضدیخ استفاده کنید. (ضدیخ چیلر باید از نوع مخصوص به این دستگاه باشد و از اتانول (الکل) استفاده نکنید. ضدیخ مخصوص نیز اتیلن گلیکول یا پروپیلن گلیکول است.)
نکته‌ی مهمی که درباره استفاده از ضدیخ باید بدانید، این است که مناسب‌ترین نوع ضدیخ موجود در بازار، محصولات خارجی هستند.
ما به شما پیشنهاد می‌کنیم که از محصولات DowthemSR-1 که توسط Dow Chemical آمریکایی تولید می‌شود و یا از برند CLARIANT استفاده نمایید.
در بین ضدیخ‌ها، دو نوع وجود دارند که برای سیستم‌های لیزری مناسب هستند که در قسمت زیر به معرفی آن‌ها پرداخته‌ایم:
- Antfrogen®N، گلیکول-آب (Glycol-Water)
- ANTFROGEN ®L، پروپیلن گلیکول-آب (Propylene Glycol-Water)
در بین ضدیخ‌های مذکور در بالا نیز بهتر است به دلیل سمی بودن اتیلن گلیکول (Antfrogen®N)، از پروپیلن گلیکول (ANTFROGEN ®L) که ترکیبی غیر سمی است، استفاده کنید.

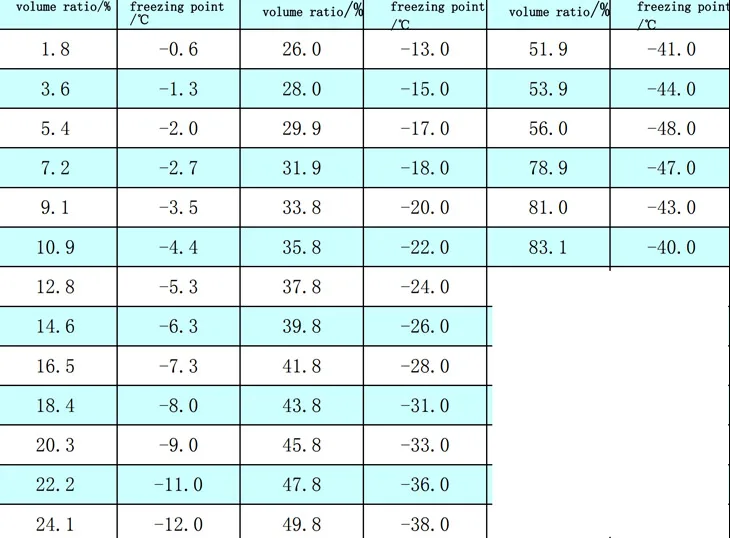

در جدول زیر به بررسی و مطابقت نسبت‌های حجمی مختلف اتیلن گلیکول و نقطه انجماد پرداخته‌ایم:
درباره‌ی استفاده از ضدیخ‌ها، باید به نکات زیر توجه نمایید:
نکته1: ضدیخ را حتماً باید در فصل بهار تخلیه کنید. سپس کلیه‌ی مسیرها و لوله‌کشی‌ها را با آب مقطر شست‌وشو دهید و در نهایت مخزن چیلر را با استفاده از آب مقطر پر نمایید.
نکته2: در صورتی که امکان روشن نگه داشتن چیلر، گرم نمودن محیط کارگاه و استفاده از ضدیخ را نداشتید، استفاده از اتانول یا الکل سفید خالص به‌جای ضدیخ امکان‌پذیر است. (به طور مثال: استفاده از نیم لیتر الکل سفید خالص درون 10 لیتر آب مقطر)
تعمیر و نگهداری در حالت کلی و به‌صورت دوره‌ای
حال که با شرایط تعمیرونگهداری چیلر Hanli (هانلی) در فصل تابستان و زمستان آشنا شدید، در این بخش به معرفی سایر موارد برای تعمیرونگهداری دوره‌ای این دستگاه خواهیم پرداخت.
یکی از راه‌های اطمینان از عملکرد مناسب و افزایش طول عمر چیلر لیزر Hanli، توجه به نگهداری و تعمیر به‌موقع تجهیزات این دستگاه است.
تعداد دفعاتی که باید برای تعمیرونگهداری چیلر هانلی در نظر بگیرید، هفته‌ای یک‌بار است.
مواردی که برای تعمیر و نگهداری چیلر لیزر هانلی باید انجام داد را در قسمت زیر آورده‌ایم: (توجه کنید که تعمیر و نگهداری این دستگاه به موارد زیر محدود نمی‌شود)

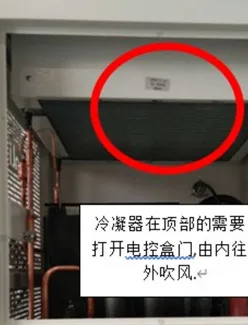

- کندانسور (چگالنده، وظیفه دارد تا سیال را خنک کند و عملکرد عمده‌ی آن در راستای تبدیل بخار به مایع است) را چک کنید.
در طی این بازدید، بررسی کنید که آیا مجرای هوا توسط مواد خارجی مسدود شده است یا خیر؟ همچنین بررسی کنید که ورودی و خروجی هوا در اطراف تجهیزات، بدون مشکل باشد. - کندانسور و فیلتر ضد گردوغبار را تمیز کنید. در اولین اقدام محیط خنک کننده را ازنظر وجود مواد خارجی بررسی نمایید و اگر میکروارگانیسم‌ها تولید شده‌اند، به طور کامل به تعویض آن بپردازید.
- محیط خنک کننده را در بازه‌ی زمانی 15 الی 20 روز، به‌صورت مداوم و هر بار به طور کامل بررسی نمایید.
در طی این بررسی مطمئن شوید که اتصال آب شل نباشد و یا اینکه پمپ آب نشتی نداشته باشد. - مخزن آب را بررسی و کثیفی‌های حاصل از رسوب را در داخل مخزن آب تمیز نمایید.
- فیلتر موجود در مدار آب تجهیزات را به‌صورت مرتب بررسی کنید و در حالت کلی، فیلتر را هر 7 الی 10 روز یک‌بار تمیز نمایید.
- دو نوع فیلتری که معمولاً استفاده می‌شود، در تصاویر زیر نشان داده شده است.
فیلتر نوع Y در مکش پمپ آب یا خروجی تجهیزات، همراه با یک ضدزنگ تعبیه شده است.
فیلتر دیگر نیز از نوع فولادی است و در مخزن آب قرار دارد.
فیلتر را با آب یا تفنگ باد تمیز کنید. سپس با استفاده از آچار، مهره را در جهت عقربه‌های ساعت ببندید.
نکته: بخش اصلی فرآیند فیلتراسیون در فیلتر المنت انجام می‌شود. فیلتر المنت‌ها و مدیای استفاده شده در آن‌ها، تعیین کننده ویژگی‌های اصلی در یک فیلتر به شمار می‌روند که شامل ظرفیت نگهداری، جذب آلودگی و افت فشار است.
برای اینکه با مراحل فیلتراسیون به‌صورت کامل آشنا شوید، به موارد زیر توجه نمایید:

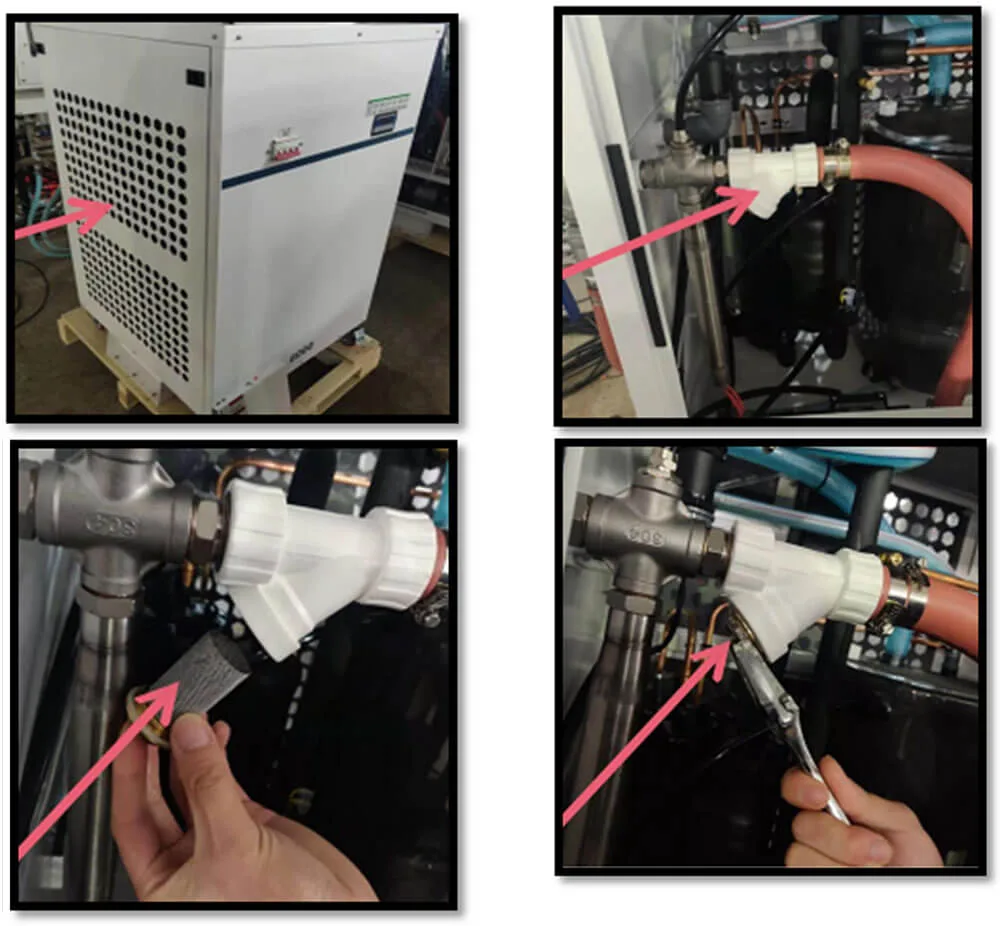

فرآیند تمیز کردن فیلتر آب (تمیز کردن فیلتر نوع Y)
(1 و 2) درب کناری چیلر را باز کنید تا فیلتر آب Y شکل را مطابق تصویر مشاهده نمایید.

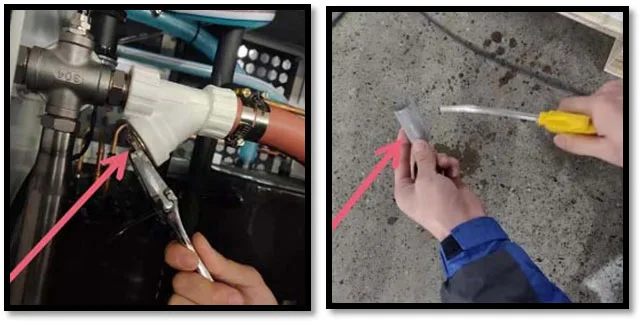

(3) از آچار متحرک برای چرخاندن شش‌ضلعی خلاف جهت عقربه‌های ساعت در انتهای پایین فیلتر آب نوع Y استفاده کنید. (به دو آچار نیاز دارید، سمت چپ قسمت بالایی ثابت نگه داشته شود، سمت راست به سمت پایین. (پیچ در خلاف جهت عقربه‌های ساعت باز می‌شود.) این امکان وجود دارد که فیلتر آب نوع Yرا داخل آن ببینید.
(4) از یک تفنگ هوا برای تمیز کردن کثیفی‌ها و ناخالصی‌های صفحه فیلتر داخل فیلتر آب نوع Y استفاده کنید.
همچنین با بررسی موارد زیر، درباره‌ی فرآیند تمیز کردن فیلتر مکش پایین مخزن آب به اطلاعات بیشتری دست خواهید یافت:
(5) درب کناری چیلر را باز کنید و مخزن پرکننده آب را مطابق تصویر زیر مشاهده نمایید.
(6) بعد از باز کردن قسمت بالایی مخزن، فیلتر مکش را در پایین مخزن مشاهده خواهید کرد. (مطابق تصویر بالا)
(7)
فیلتر مکش را خلاف جهت عقربه‌های ساعت در پایین بچرخانید و کثیفی‌ها و ناخالصی‌های روی صفحه فیلتر را با تفنگ هوا، حذف نمایید.
در کنار همه‌ی مواردی که برای تعمیرونگهداری چیلر هانلی گفتیم، باید به موارد زیر نیز عمل کنید:
- تست مقاومت عایق: مقاومت عایق باید بزرگ‌تر یا مساوی 5 مگا اهم باشد.
- مقاومت زمین باید کمتر یا مساوی 4 اهم باشد.
- آزمایش مقدار ظرفیت خازن را روی خازن‌های کمپرسور و فن انجام دهید. اگر میرایی مقدار ظرفیت خازن از 10 درصد بیشتر شود، خازن نیاز به تعویض دارد.
