روشهای حکاکی روی فلزات
روشهای مختلفی برای حکاکی روی فلزات وجود دارد که هر کدام مزایا، سرعت و عمق حکاکی متفاوتی دارند.
بنابراین در انتخاب بهترین تکنیک حکاکی روی فلز، باید به جنس فلز، تیراژ تولید، نوع طراحی و نیاز خط تولید توجه ویژه داشته باشید.
مهمترین و پرکاربردترین روشهای حک روی فلزات شامل حکاکی با لیزر روی فلز، اچینگ شیمیایی، الکتروشیمیایی، سوزنی (میکروپرکاشن)، خراشی با الماس، چرخشی و رول مارکینگ هستند.
هر کدام از این روشها، مزایا و موارد استفاده خود را دارند و در شرایط مختلف، عملکرد و بازدهی متفاوتی دارند.
در ادامه به معرفی تکتک این روشها میپردازیم و هر روش را بهصورت جداگانه بررسی میکنیم تا مشخص شود هر تکنیک برای چه نوع فلز و عملیاتی مناسبتر است.
خبر خوب اینکه بسیاری از نیازهای حکاکی فلزات را میتوان با دستگاه برش لیزری هم انجام داد؛ یعنی با یک دستگاه، هر دو عملیات کاری برش و حکاکی را پوشش میدهید.
برای دریافت جزئیات بیشتر، به صفحه دستگاه برش لیزر فایبر سر بزنید.
روشهای مختلفی برای حکاکی روی فلزات داریم که هر کدام مزایا، سرعت و عمق حک متفاوتی دارند.
بنابراین در انتخاب بهترین تکنیک حکاکی روی فلز، باید به جنس فلز، تیراژ تولید، نوع طراحی و نیاز خط تولید توجه ویژه داشته باشید.
برای اینکه در یک نگاه تفاوت مهمترین روشهای حک روی فلزات را ببینید، در جدول زیر ۷ تکنیک رایج را با هم مقایسه کردهایم:
| روش حکاکی | مزیت اصلی | مناسب برای |
لیزری | سرعت بالا، دقت زیاد، مناسب برای تولید انبوه | همه فلزات، صنایع امنیتی، خودروسازی، هوافضا |
اچینگ شیمیایی | ایجاد جزئیات بسیار ظریف بدون تنش روی فلز | قطعات دقیق، الکترونیک، پزشکی، هوافضا |
الکتروشیمیایی | حکاکی سریع با تجهیزات ارزان و انعطافپذیر | ابزار پزشکی، قطعات هوافضا، ابزارآلات |
سوزنی/میکروپرکاشن | حکاکی عمیق و دائمی، مناسب قطعات صنعتی | فولاد، خودرو، راهآهن، پروفیلسازی |
خراشی با الماس | بیصدا، بسیار دقیق روی متریالهای نرم | جواهرات، تندیس، برنج، آلومینیوم |
چرخشی | حکاکی عمیق و غیرقابل جعل | فلزات سخت، چوب، سنگ، قالبسازی |
رول مارکینگ | فوقالعاده سریع و بادوام برای تیراژ بالا | قطعات گرد/استوانهای، فلزات سخت، خطوط تولید |
حالا که با مزایا و موارد استفاده روشهای مختلف حکاکی فلز آشنا شدید، در ادامه با ما باشید تا هر روش را دقیقتر و با جزئیات بیشتری بررسی کنیم.
خبر خوب اینکه بسیاری از نیازهای حکاکی فلزات را میتوان با دستگاه برش لیزری هم انجام داد؛ یعنی با یک دستگاه، هر دو عملیات کاری برش و حکاکی را پوشش میدهید.
برای دریافت جزئیات بیشتر، به صفحه دستگاه برش لیزر فایبر سر بزنید.
فهرست مطالب
7 روش پرکاربرد حکاکی روی فلزات
در ادامه، انواع روشهای حکاکی روی فلزات را بررسی میکنیم تا بدانید هر روش چه مزایا و چه محدودیتهایی دارد و برای چه کاربردی بهترین انتخاب کدام روش است:

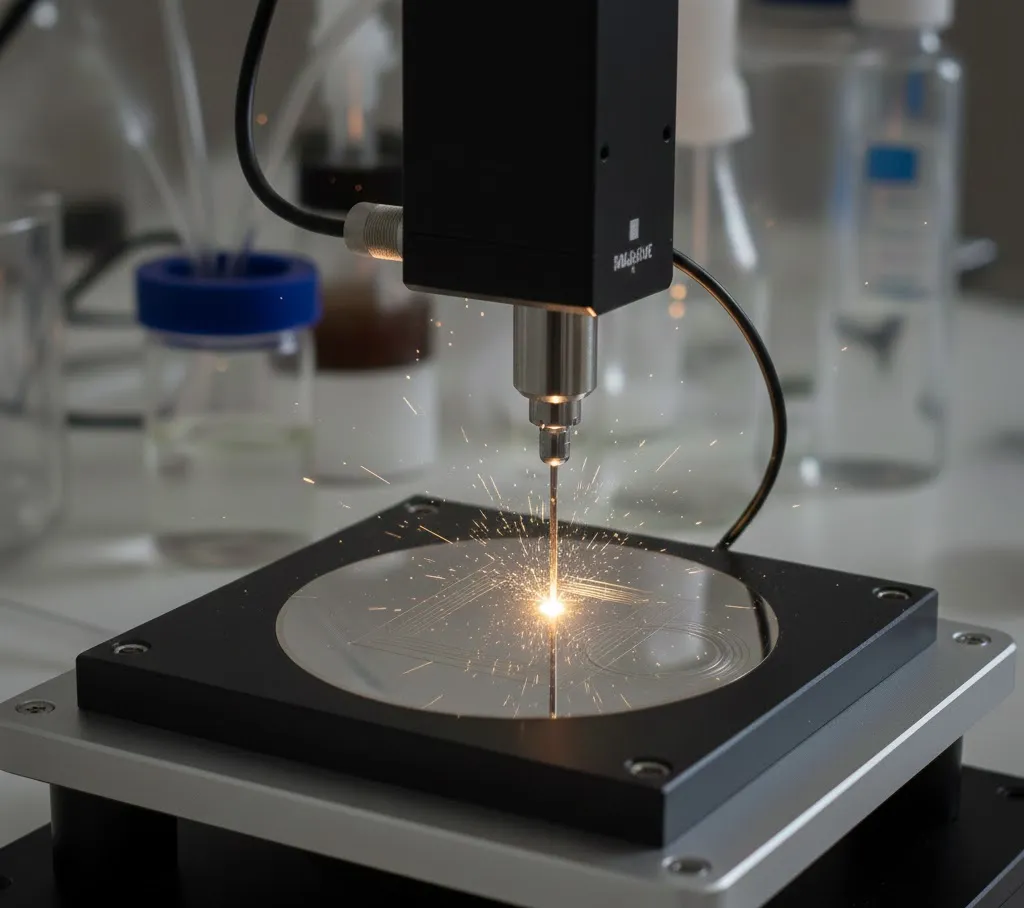

1- حکاکی لیزری (Laser Engraving)
این روش حکاکی روی فلز، از دقیقترین و سریعترین روشهای ایجاد طرح، متن یا کد روی قطعات فلزی است.
دستگاه حکاکی روی فلز از نوع لیزری، انواع مختلفی دارد و با کمک آن میتوان روی مواد مختلف حکاکی کرد؛ مثل:
- استیل ضدزنگ
- آلومینیوم
- آهن
- برنج
- مس
توجه:
حتی روی برخی پلاستیکها، چرم، شیشه و سرامیک نیز میتوان با کمک این دستگاهها، حکاکی انجام داد.
مزایای حکاکی با لیزر
با حکاکی لیزری میتوان متن و اعداد، کد QR، تصویر و لوگو و موارد مشابه را با بالاترین کیفیت ایجاد کرد.
استفاده از این روش حکاکی روی فلزات، مزایای بیشماری دارد؛ از جمله:
- فرآیند سریع و کمصدا
- نتایج دائمی و قابل اعتماد
- امکان شخصیسازی کامل طرح و حتی افزودن رنگ
- کیفیت بالا و دقت بسیار زیاد همراه با خوانایی عالی برای سیستمهای بینایی مصنوعی
- انعطافپذیری بالا و قابلیت حکاکی روی سطوح پیچیده، فرمهای منحنی یا تفاوت ارتفاع
- قابلیت جلوگیری از جعل و تأیید اصالت قطعات، لوازم و اسناد حساس مانند کارتهای اعتباری و کارتهای شناسایی
کاربرد حکاکی با لیزر
این روش حکاکی روی فلز که از پرکاربردترین روشهاست، در صنایع زیر به کار میرود:
- فولاد
- امنیت
- هوافضا
- بانکها
- خودروسازی
- سازمانهای دولتی
- صنایع مرتبط با رباتیک و پرینت سهبعدی
حکاکی روی فلزات به کمک لیزر معمولاً بسیار سریع انجام میشود و برای تولید انبوه کاملاً مناسب است.
این روش روی همه انواع فلزات و بسیاری از مواد دیگر قابل اجرا است.
همچنین دستگاه حکاکی روی فلز که با لیزر کار کند نیز تنوع بالایی دارد و شما میتوانید متناسب با بودجه و اهداف خود، گزینه مناسب را انتخاب کنید:
- دستگاه حکاکی لیزر UV
- دستگاه حکاکی دیود لیزری
- دستگاه حکاکی CO2 لیزری
- دستگاه حکاکی لیزر فایبر (با تکنولوژی MOPA یا Qswitch)

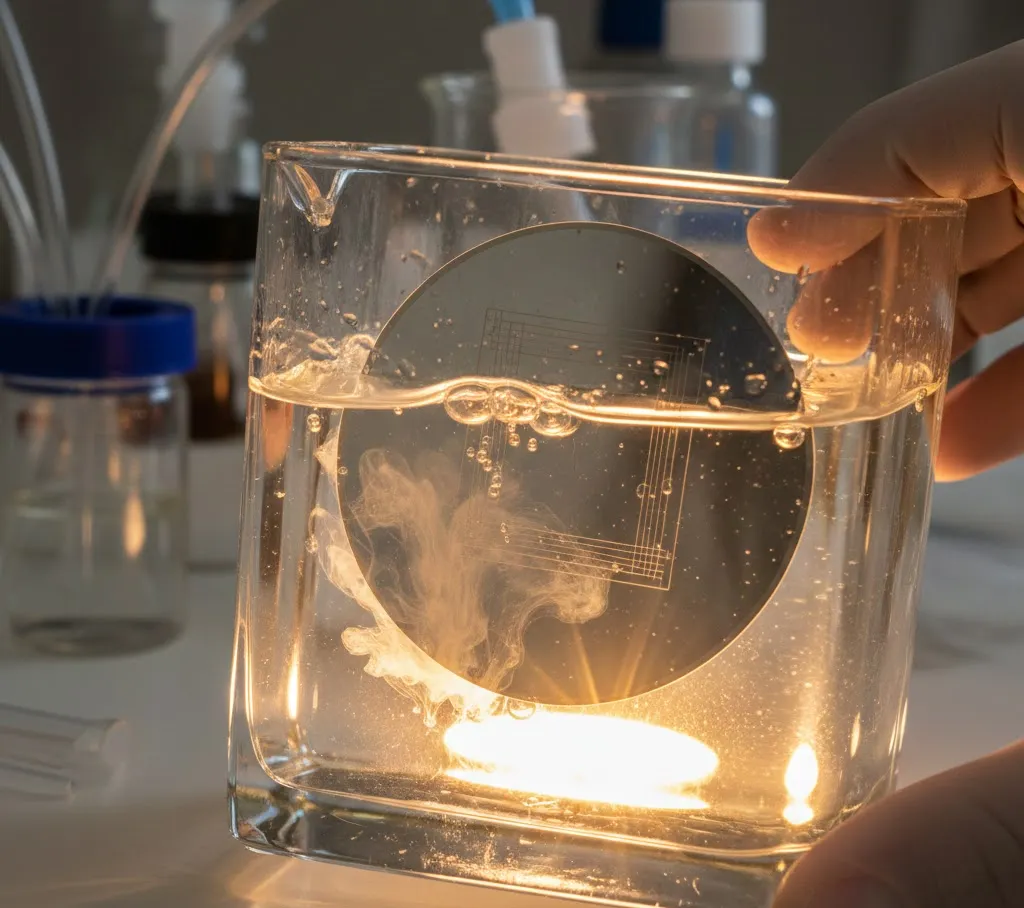

2- اچینگ شیمیایی (Chemical Etching)
اچینگ شیمیایی یک روش کاهشی (Subtractive) برای حکاکی فلزات است که در آن از مواد شیمیایی خورنده برای حذف بخشهای مشخصی از سطح فلز استفاده میشود.
این تکنیک با نامهایی مانند Chemical Milling، Photo Etching و Photochemical Machining نیز شناخته میشود.
برخلاف روشهایی مثل لیزر یا CNC که ماده را فیزیکی برمیدارند، اچینگ بر پایه یک واکنش شیمیایی کنترلشده انجام میشود و میتواند جزئیات بسیار ظریف و دقیق را بدون ایجاد تنش یا تغییر ساختار فلز ایجاد کند.
اچینگ معمولاً برای حکاکی روی فلزات زیر به کار میرود:
- آلومینیوم
- استیل ضدزنگ
- مس و آلیاژهای آن
- نیکل و آلیاژهای نیکل
از این روش حکاکی فلز میتوان برای تولید قطعات بسیار دقیق در صنایع مختلف استفاده کرد.
حکاکی فلزی به روش اچینگ شیمیایی برای تولید سریع نمونههای اولیه بسیار مناسب است و به دلیل دقت عالی و تکرارپذیری بالایی که دارد، در تولیدات کمتیراژ یا تیراژ بالا بسیار مناسب است.
کاربردهای اچینگ شیمیایی
اچینگ شیمیایی، یک روش ایجاد طرح روی فلز برای کاربردهای حساس صنعتی است و میتوان ابزار و تجهیزات زیر را با کمک این روش تولید کرد:
- کنترلگریدها (Control Grids): در اچینگ شیمیایی میتوان قطعات فلزی بسیار ظریفی ساخت که به آنها کنترلگرید میگویند.
این قطعات داخل بعضی دستگاههای مخابراتی و راداری قرار میگیرند و کمک میکنند سیگنالها و امواج دقیقتر کنترل شوند.
از این قطعات در دستگاههایی مانند گیرندههای مایکروویو، ماهوارههای مخابراتی، رادار و سیستمهای امنیتی و دفاعی به کار میروند. - پلیتهای دوقطبی و سوخت (Bipolar / Fuel Cell Plates): پلیت سوخت و پلیت دوقطبی با کانالهای موجدار (صفحه فلزی مخصوص تولید انرژی) نیز با فرآیند اچینگ قابل تولید هستند.
در حقیقت روش اچینگ برای تولید قطعات پیچیده، دقیق و با عملکرد بالا با زمان تحویل کوتاه بسیار مناسب است. - مشها و اسکرینهای سفارشی (Custom Meshes & Screens): اچینگ شیمیایی برای تولید مشها و توریهای دقیق برای تجهیزات پزشکی، فیلترهای ذرات، ابزارهای الکترونیکی و غیره کاملاً مناسب است.
با این روش، امکان ایجاد هندسههای پیچیدهتر، دقت بالاتر و یکپارچگی بهتر نسبت به مشهای بافتشده سنتی وجود دارد.
به طور کلی از این روش حکاکی فلز میتوان در صنایع مختلف از جمله پزشکی، دفاعی و هوافضا، الکترونیک و صنعت و انرژیهای نو استفاده کرد.
مزایای اچینگ شیمیایی
اچینگ شیمیایی مزایای زیادی دارد، به ویژه اگر نیاز به تولید طرحهای پیچیده و ظریف و یا ساخت قطعات نازک با هندسه دقیق باشد.
مهمترین مزایای این روش حکاکی روی فلزات، عبارتاند از:
- عدم اعمال نیرو یا حرارت به فلز
- سرعت بالا و تکرارپذیری عالی
- عدم نیاز به ابزار و قالب سخت
- حفظ خواص متالورژیکی فلز
- آزادی کامل در طراحی
3- حکاکی الکتروشیمیایی (Electrochemical Engraving)
این روش حکاکی فلز، بیشتر مارکزنی سطحی و سریع است و برای حکاکیهای عمیق به کار نمیرود.
حکاکی الکتروشیمیایی برای سطوح فلزی رسانا مناسب است و با کمک جریان برق ضعیف و محلولهای الکترولیتی ملایم انجام میشود.
در این روش، یک جریان کوچک برق از طریق یک شابلون (Stencil) یا شابلونی که با محلول الکترولیت آغشته شده است، روی سطح فلز اعمال میشود و طرح روی فلز به وجود میآید.
مزایای حکاکی الکتروشیمیایی
حکاکی الکتروشیمیایی، روش سریع و مؤثری برای نشانهگذاری روی فلز است و مزایای زیر را دارد:
- انعطافپذیری بالایی دارد
- تجهیزات آن قیمت مناسبی دارند
- عملکرد این روش حکاکی روی استیل ضدزنگ بسیار خوب است
- میتوان آن را در محیطها و سیستمهای کاری مختلف استفاده کرد
کاربردهای حکاکی الکتروشیمیایی
حکاکی الکتروشیمیایی برای صنایع زیر بسیار پرکاربرد است:
- پزشکی: ابزارهای جراحی، ایمپلنتها
- هوافضا: قطعات موتور، یاتاقانها و غیره
- ابزارآلات: گیجها، ابزار دستی، چاقو و ست چاقو
4- حکاکی و نشانهگذاری میکروپرکاشن (Micropercussion) یا سوزنی
حکاکی فلز به روش سوزنی یا میکروپرکاشن از روشهای صنعتی حکاکی است و بازدهی و بهرهوری بالایی دارد.
در این روش با استفاده از یک سوزن یا نوک حکاکی لرزشی با سرعت بالا روی سطح فلز ضربه وارد میشود و به همین دلیل هم، اسم این حکاکی را سوزنی گذاشتهاند.
با ورود ضربه به سطح، میتوانید هر طرحی روی فلز ایجاد کنید مانند نمادها، لوگوها، کاراکترهای عدد و حروف، متنها، کدها، تاریخ و غیره؛ بدون اینکه به ساختار قطعه یا فلز آسیبی وارد شود.
مزایای حکاکی سوزنی
هر روش حکاکی روی فلز از یکسری مزایای خاص خود بهره میبرد و حکاکی سوزنی نیز مزایای زیر را دارد:
- حکاکی عمیق روی انواع فلز قابل تنظیم است.
- نیاز زیادی به تعویض قطعات ندارد و تنها بخش دارای استهلاک، نوک یا سوزن حکاکی است.
- امکان حکاکی روی قطعات با شکل و فرمهای مختلف مانند سطوح استوانهای یا تخت وجود دارد.
- دستگاه حکاکی روی فلز سوزنی به تعمیر و نگهداری دورهای زیادی نیاز ندارد و معمولاً با بالاترین راندمان کار میکند و عمر مناسبی دارد.
کاربرد حکاکی سوزنی
کاربرد اصلی حکاکی سوزنی یا میکروپرکاشن در فرآیندهای تولید قطعات فلزی بهویژه فولادی است و امکان حکاکی عمیق روی سطح فلزی، آلیاژها و پلاستیکهای با سختی بالا نیز در این روش وجود دارد.
از حکاکی فلز سوزنی میتوان در صنایع زیر استفاده کرد:
- فولاد
- راهآهن
- هوافضا
- تولید انرژی
- خودروسازی
- ساخت پروفیل
5- حکاکی خراشی (Diamond Drag / Scratch Engraving) با نوک الماس
حکاکی خراشی با الماس، یکی دیگر از روشهای حکاکی فلزات است که کاملاً بیصدا انجام میشود.
در این تکنیک، نوک الماسی یا کاربیدی با فشار پنوماتیکی روی سطح قطعه موردنظر قرار میگیرد و روی آن سُر میخورد تا دقت و عمق موردنیاز برای حکاکی حاصل شود.
در روش حکاکی خراشی یا Diamond Drag نمیتوان عمق و ضخامت خط را تغییر داد؛ زیرا نتیجه نهایی به عواملی مانند میزان فشار وارد شده، میزان تیزی نوک ابزار و تعداد دفعات عبور ابزار روی سطح بستگی دارد.
ضخامت خط در این تکنیک معمولاً بین ۰.۰۰۳ تا ۰.۰۰۵ اینچ است؛ پس اگر به ضخامت بیشتری برای حکاکی روی فلز نیاز دارید باید از روشهای دیگر استفاده کنید.
مزایای حکاکی خراشی
مهمترین مزایای حکاکی خراشی با الماس به شرح زیر است:
- سرعت و راندمان عالی
- صدای کم حکاکی هنگام ایجاد طرح روی فلز
- امکان ایجاد خطوط دقیق و واضح روی انواع سطوح
- ایجاد طرحهای مختلف روی فلز با ماندگاری و دوام بالا
- هزینه نگهداری کم دستگاه حکاکی روی فلز مدل خراشی
کاربرد حکاکی خراشی
با کمک این روش، میتوان طرحهایی کاملاً واضح، دائمی و باکیفیت را روی انواع متریال مثل فلزات، آلیاژها یا پلاستیکهای سخت ایجاد کرد.
مهمترین کاربردهای این تکنیک عبارتاند از:
- قابل اجرا روی جواهرات و قطعات کوچک فلزی
- مناسب برای حکاکی روی برنج، آلومینیوم، طلا و نقره
- امکان حکاکی فونتهای بسیار کوچک تا 0.5 میلیمتر
- مورد استفاده در کارگاههای ساخت جام یا تندیس و لوح تقدیر
هرچند خط ایجاد شده در حکاکی خراشی نازک و ثابت است (قابلیت تغییر ضخامت ندارد)، اما همین نازکی باعث میشود بتوان حروف کوچک و دقیق را حکاکی کرد.
همچنین استفاده از حکاکی خراشی با الماس بیشتر برای ایجاد طرح روی فلزات نرم توصیه میشود.

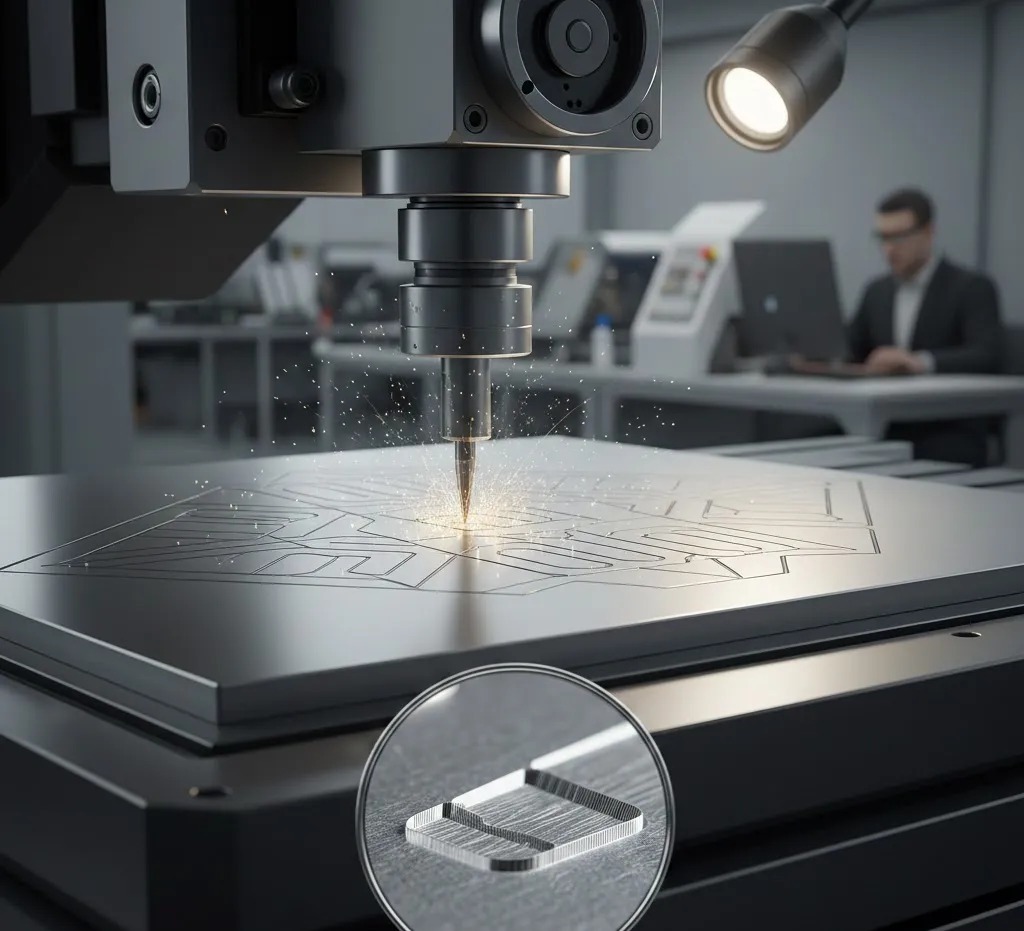

6- حکاکی چرخشی (Rotary Engraving)
حکاکی چرخشی، از نوع ماشینکاری است و بخش مشخصی از سطح متریال با مته یا ابزار برشی حذف و برداشته میشود.
ابزارهای برشی در دستگاه حکاکی روی فلز مدل چرخشی، با عنوان مته یا تیغهای حکاکی شناخته میشوند و اشکال و ابعاد مختلفی دارند.
مته در این روش حکاکی مطابق با مسیرهای مشخص شده در نرمافزارهای CAD/CAM (طراحی و ساخت به کمک رایانه) حرکت میکند و طرح روی فلز دقیق و یکنواخت ایجاد میشود.
ضمن اینکه قابلیت تکرارپذیری نیز در این روش وجود دارد.
مزایای حکاکی چرخشی
حکاکی چرخشی هم برای حک روی قطعات نهایی و هم برای ساخت ابزارهای صنعتی مثل قالب، مُهرزنی و الکترود استفاده میشود.
مهمترین مزایای این روش را در ادامه آوردهایم:
- ایجاد طرح روی قطعات و متریالها، دوام خیلی خوبی دارد و غیر قابل جعل است.
- یکی از تکنیکهای انعطافپذیر حکاکی برای متنها، اشکال، لوگو و شمارهگذاری با دادههای متغیر است.
- کنتراست خوبی دارد و میتوان در بخش حکاکی شده با این روش، رنگ اضافه کرد و قابلیت نمایان شدن رنگ لایه دوم در متریالهای دو لایه نیز با این روش وجود دارد.
کاربرد حکاکی چرخشی
دستگاههای حکاکی چرخشی تقریباً با تمام مواد سازگارند؛ از جمله:
- چوب
- سنگ
- فلزات
- آلیاژها
- پلاستیک و غیره
بنابراین حکاکی چرخشی برای ایجاد حکاکی عمیق، بادوام، غیرقابل جعل و شخصیسازیشده روی طیف گستردهای از محصولات فلزی و غیر فلزی در حوزههای صنعتی، هنری، خدماتی و تبلیغاتی به کار میرود.
7- حکاکی فشاری روش رول مارکینگ
رول مارکینگ، یک روش حکاکی فشاری-چرخشی است که عمدتاً برای حک روی قطعات گرد، استوانهای و دارای سطح منحنی به کار میرود.
از این روش حکاکی روی فلز و پلاستیکهای سخت میتوان استفاده کرد و حتی برای قطعاتی که تحت عملیات سختکاری سطحی قرار گرفتهاند نیز گزینهای مؤثر است.
با کمک این تکنیک میتوانید طرح مدنظرتان را حتی با عمق زیاد، خیلی سریع ایجاد کنید.
وقتی ابزار حامل طرح با قطعه تماس پیدا میکند و روی سطح کشیده میشود، طرح با فشار و حرکت غلتشی، در سطح فلز فرورفته و حک میشود.
مزایای حکاکی فشاری رول مارکینگ
این روش، یک راهکار حکاکی پربازده برای تیراژ بالاست و طرح با فشار و حرکت چرخشی روی قطعه با اعمال نیروی بالا با عمق زیاد ایجاد میشود.
رول مارکینگ با کمترین تنظیمات، امکان حک فلز یا سایر مواد را در زمانی کوتاه به شما میدهد.
مزایای مهم این روش عبارتاند از:
- دوام بالای ابزار حک و عمر طولانی قالبها
- قابل استفاده برای قطعات گرد، استوانهای و حتی تخت
- مناسب برای تولید انبوه با سرعت بالا و تنظیمات سریع
- امکان اتصال به سیستمهای تغذیه و اتوماسیون خط تولید
- تعویض آسان و سریع ابزار و قالبها (کاهش Downtime)
- ایجاد حکاکی عمیق، ماندگار و مقاوم در شرایط کاری سخت
- کاهش هزینه نسبت به پرسهای سنگین و روشهای ضربهای
- بدون ضربه و ایجاد تنش روی قطعه (بدون تغییر فرم یا ایجاد ترک)
- صدای کمتر و عملکرد نرمتر نسبت به سایر سیستمهای پرسی (فشاری)
- کیفیت یکنواخت، دقیق و سازگار با نیازهای ردیابی صنعتی (Traceability)
دستگاه حکاکی فشاری رول مارکینگ در دو دستهی هیدرولیکی و پنوماتیکی در بازار وجود دارد.
لازم است بدانید که روشهای حکاکی را میتوان با انواع سیستمهای اجرایی مانند دستگاههای دستی، پنوماتیکی، لیزری یا CNC انجام داد.
دستگاه CNC بهعنوان یک سیستم کنترلشده با کامپیوتر، امکان اجرای دقیق و تکرارپذیر روشهای مختلف حکاکی را فراهم میکند.
جمعبندی: کدام روش حکاکی برای شما بهتر است؟
هر کدام از روشهای حکاکی روی فلزات برای نیاز خاصی مناسب هستند و ویژگیهای منحصربهفرد خود را دارند.
انتخاب بهترین روش حک فلز به عواملی مثل جنس متریال (مثلاً حکاکی روی آهن، استیل و غیره)، عمق موردنیاز، تیراژ تولید و نوع کاربرد نهایی قطعه بستگی دارد.
اگر هدف شما ایجاد حکاکی برجسته روی فلز با طرحهای عمیق و بادوام باشد، روشهایی مثل حکاکی چرخشی، سوزنی یا رول مارکینگ میتوانند گزینه مناسبتری نسبت به سایر تکنیکها باشند.
اما اگر سرعت بالا، کیفیت و یکنواختی ایجاد طرح روی فلز برایتان اهمیت دارد، حکاکیهای لیزری بهخصوص از نوع فایبر، بهترین گزینه برای شما هستند.
از طرفی اگر باید برای خط تولید خود یک دستگاه برش و حکاکی بخرید، نیازی نیست که برای خرید هر دو دستگاه هزینه کنید.
شما میتوانید با خرید دستگاه برش لیزری فایبرتک، هم نیازهای مربوط به برش سریع و دقیق را رفع کنید و هم حکاکی روی فلز انجام دهید.
فقط دقت کنید که این دستگاه برای انجام کارهای خیلی ظریف و برجسته شاید مناسب نباشد، پس حتماً برای کسب اطلاعات بیشتر با کارشناسان ما در بخش پشتیبانی مشورت کنید تا بهترین گزینه را به شما پیشنهاد دهند.
